Radialna nitownica CNC NR16 doskonale sprawdza się zarówno w produkcji seryjnej, jak i jednostkowej – dzięki możliwości pracy w trybie automatycznym oraz ręcznym.
Umożliwia nitowanie z siłą 16,5 kN, a automatyczny system wymiany narzędzi, mieszczący 12 stempli, znacząco zwiększa produktywność.

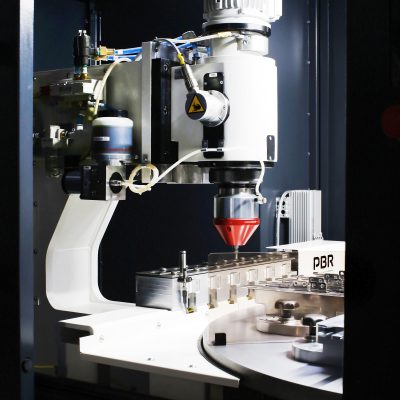

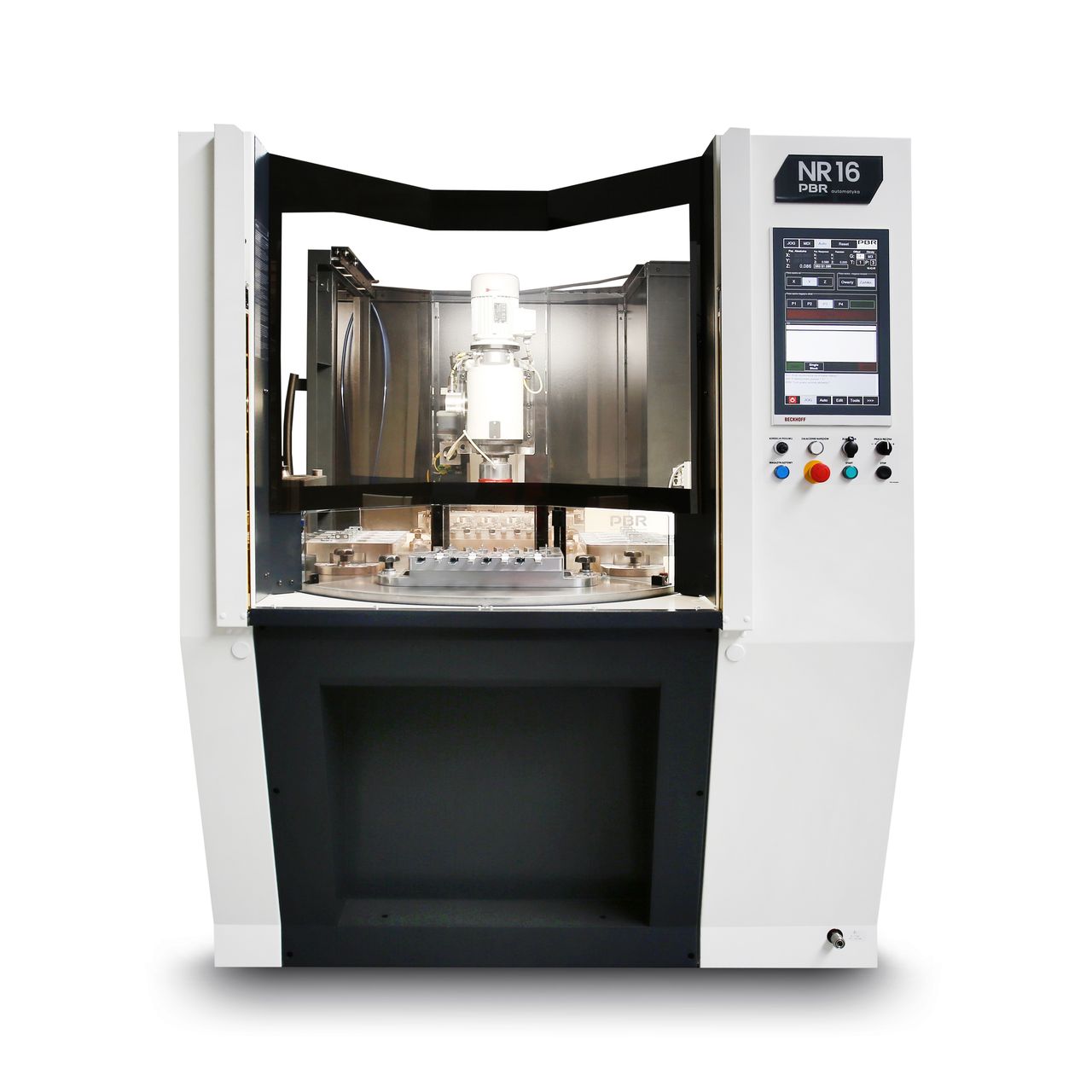

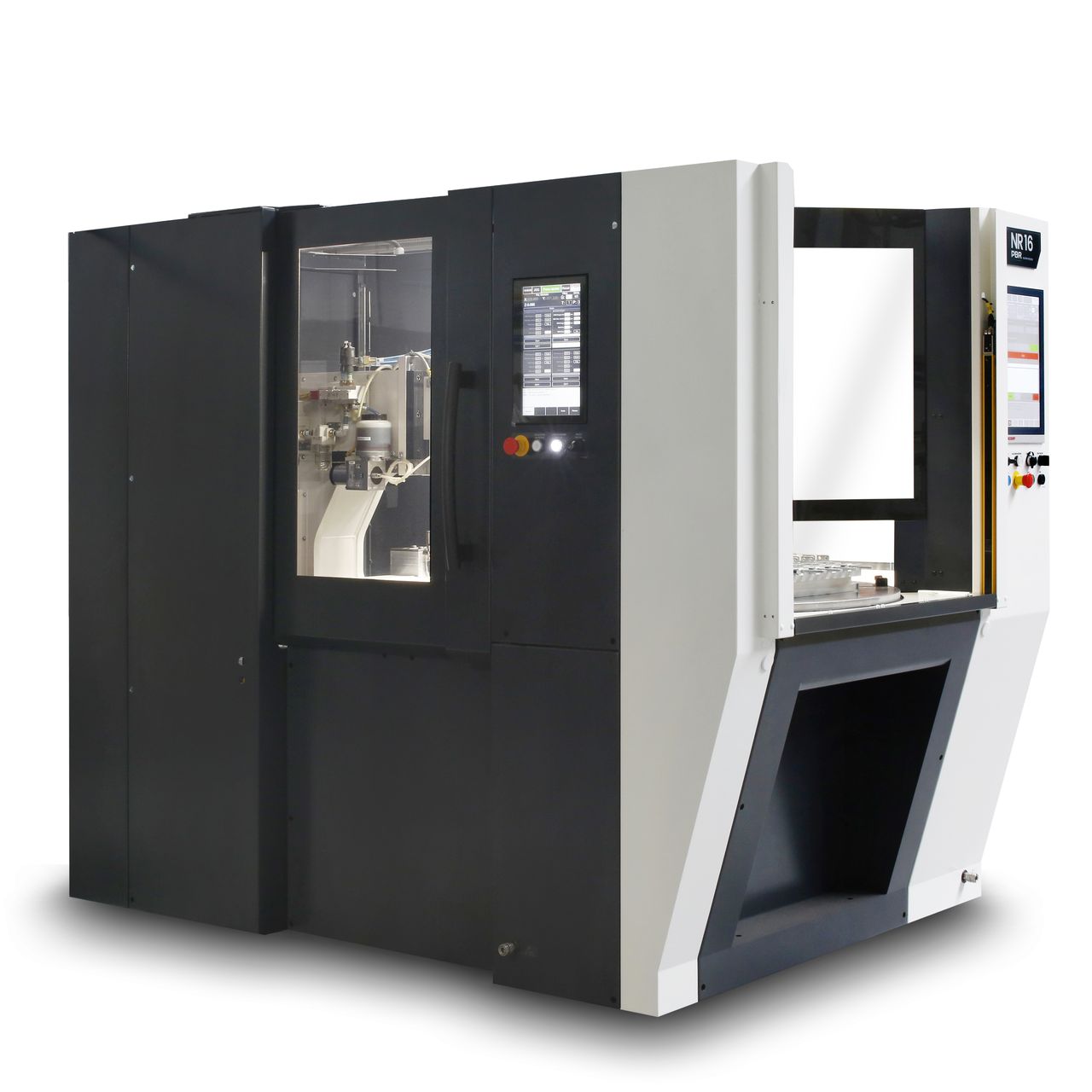

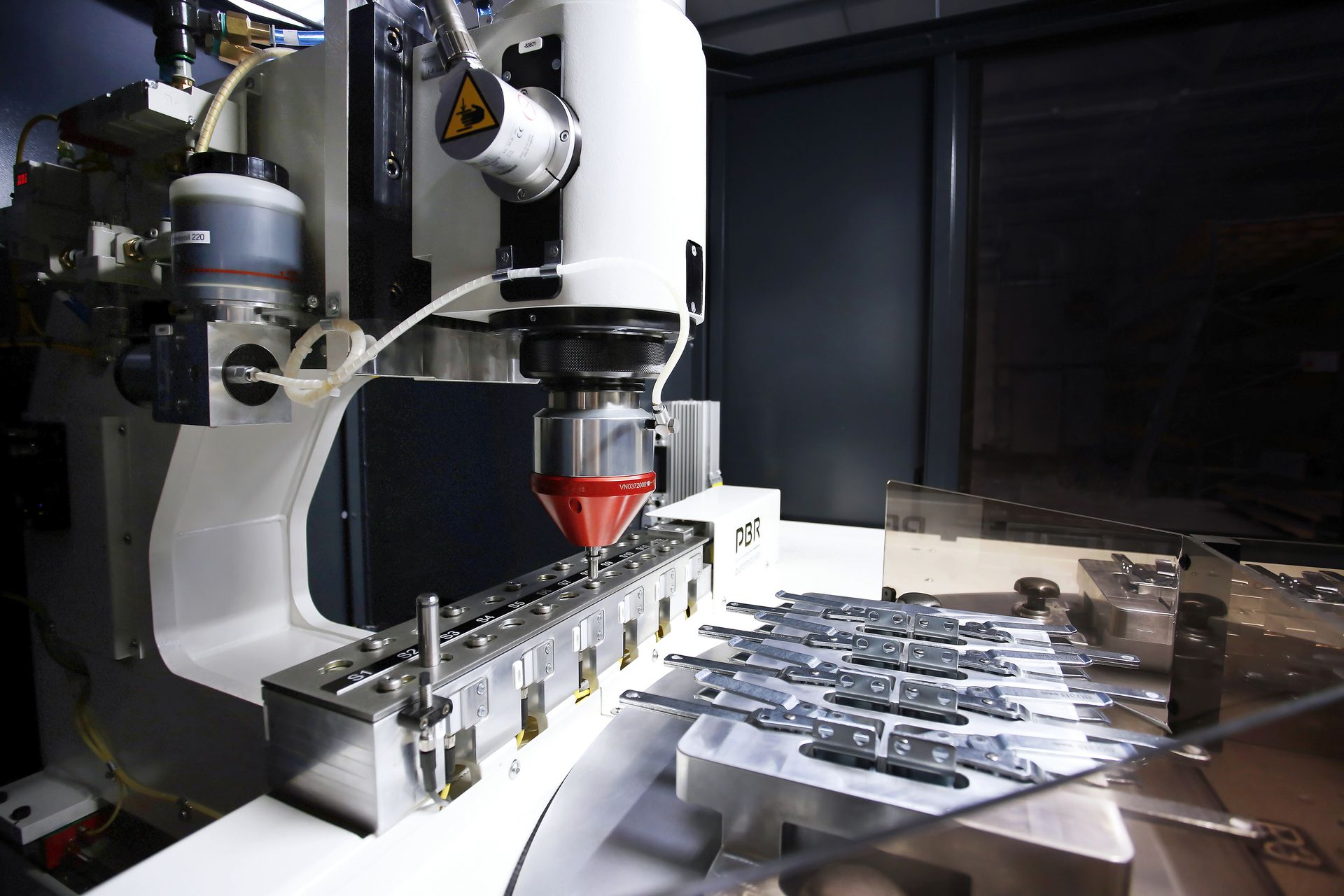

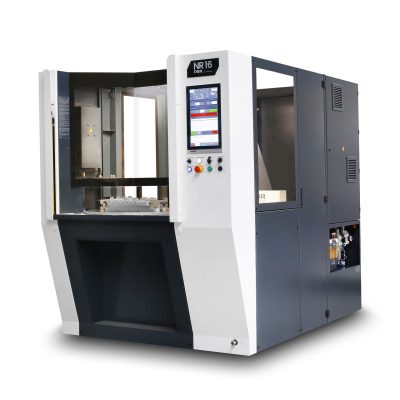

Radialna nitownica CNC NR16

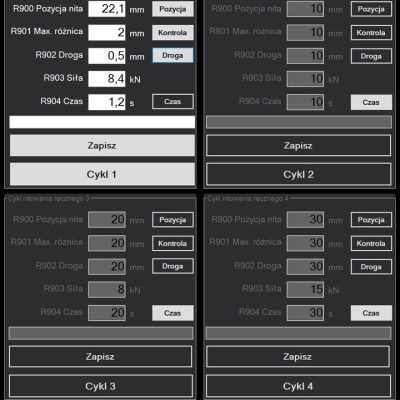

Autorski system sterowania zapewnia precyzyjną parametryzację procesu nitowania. Umożliwia nitowanie z kontrolą występu nitu na ściśle określoną wysokość.
Zalety NR16

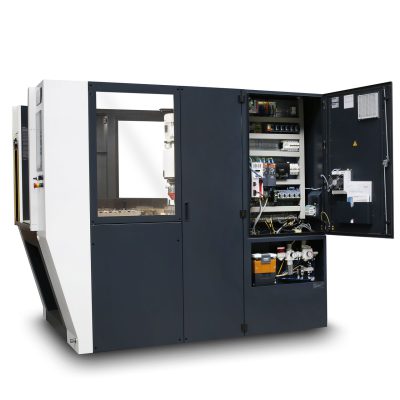

- Stabilna konstrukcja spawana
- Wytrzymałe stalowe osłony
- Doskonała widoczność dzięki zastosowaniu szyb z poliwęglanu (Plycarbonat)
- Elektryczny stół obrotowy 4-pozycyjny z silnikiem wyposażonym w hamulec

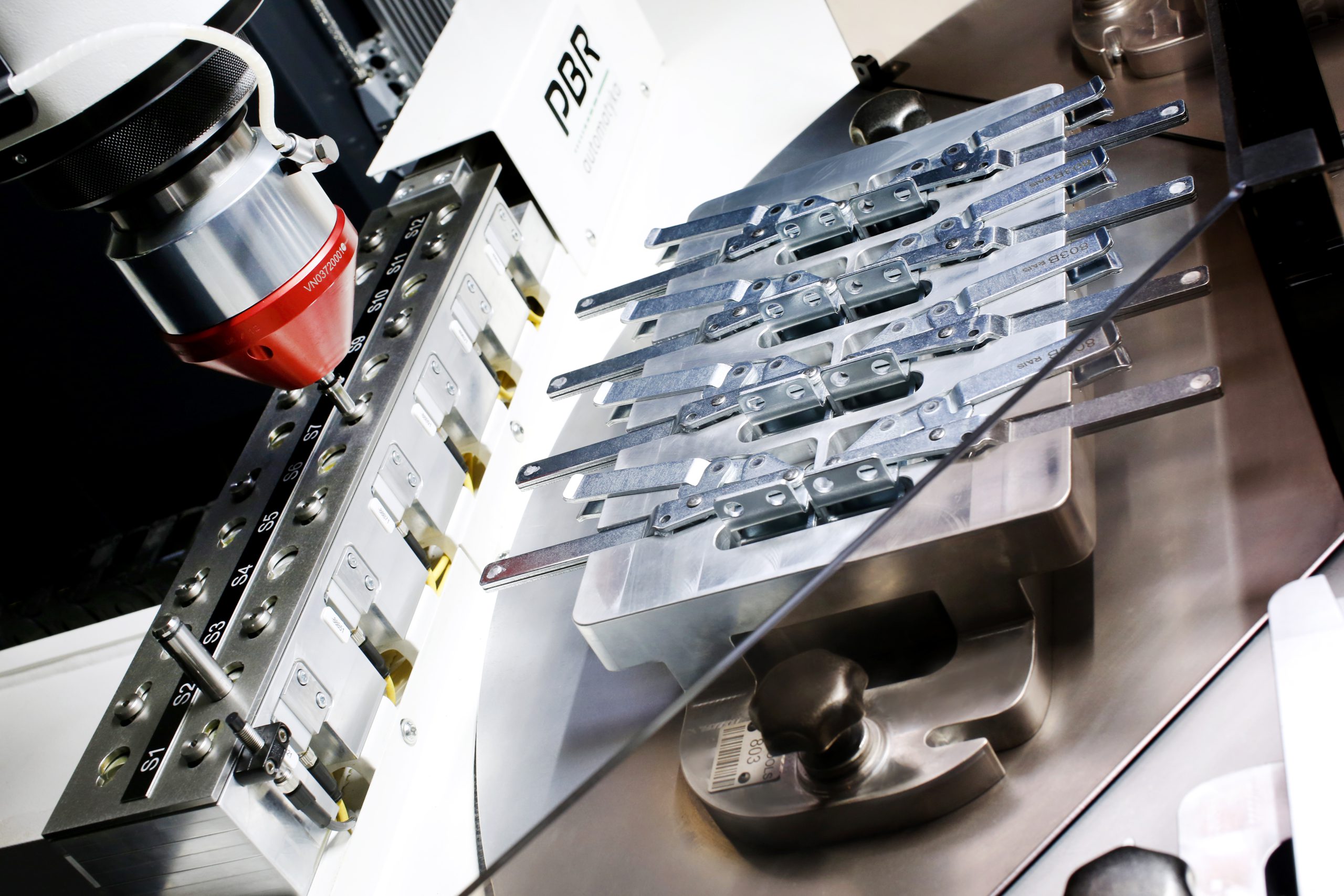

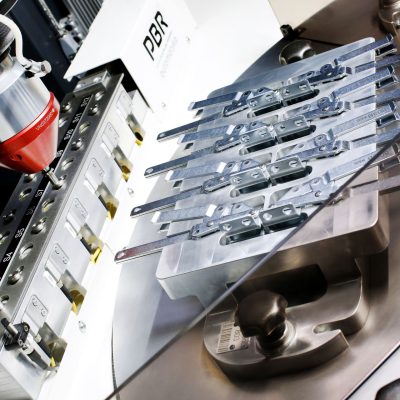

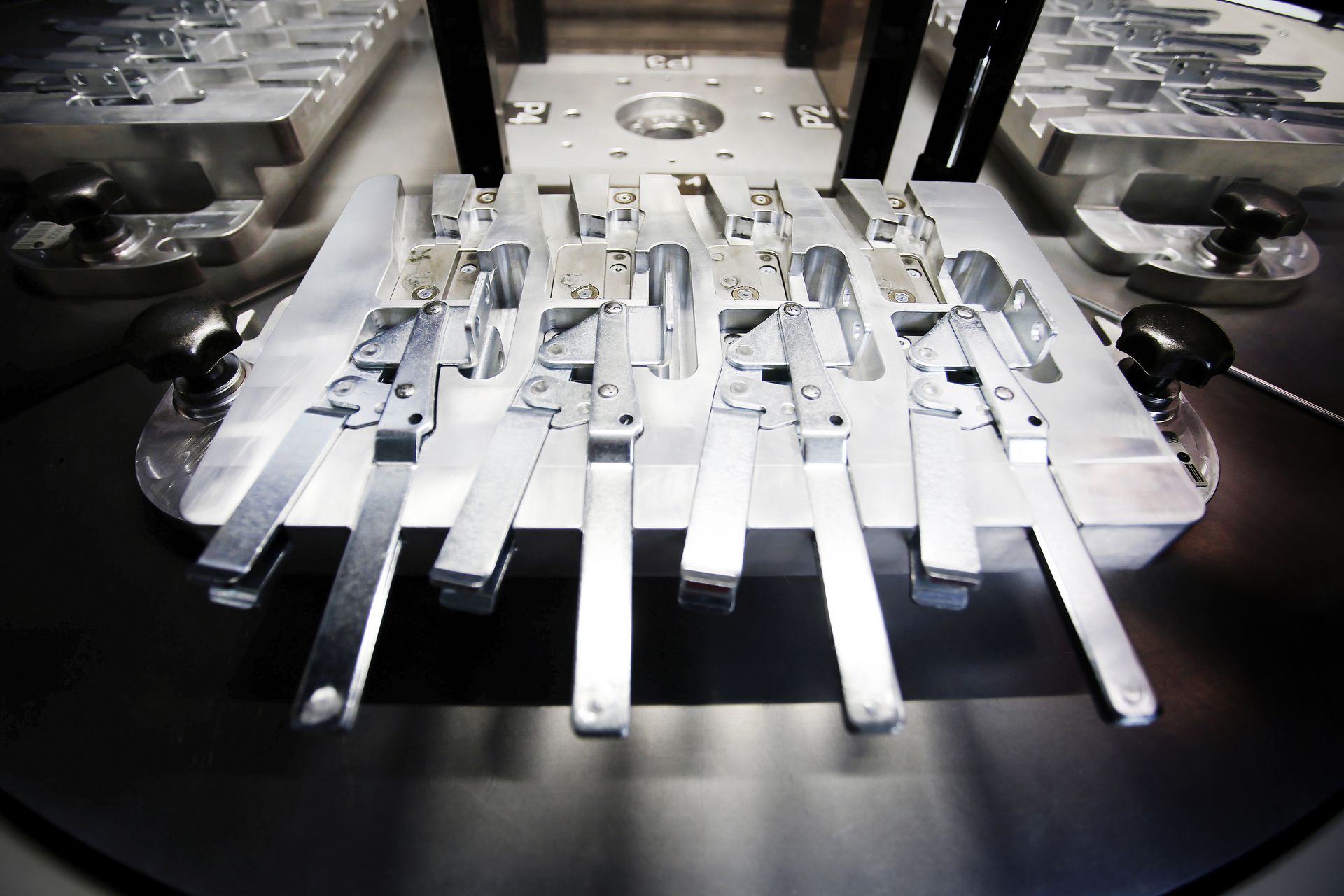

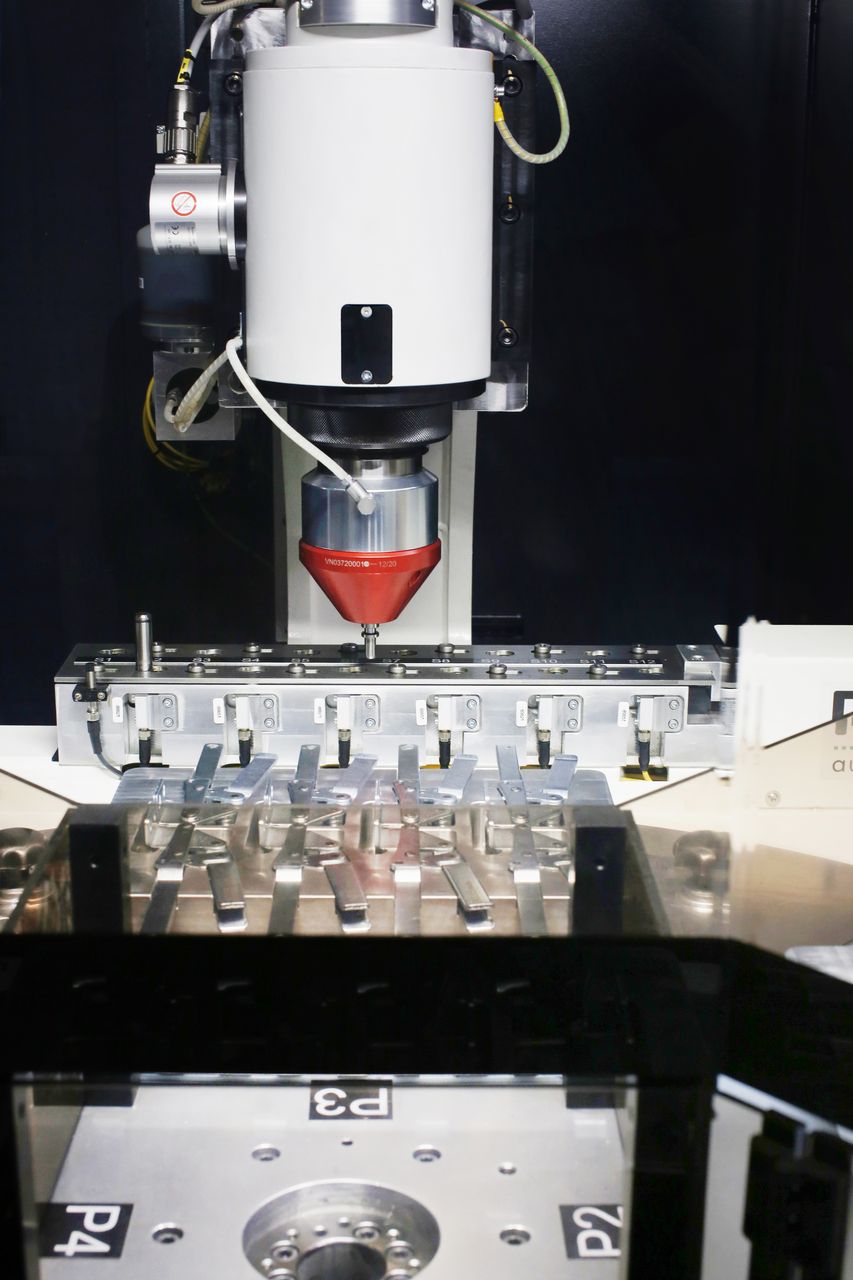

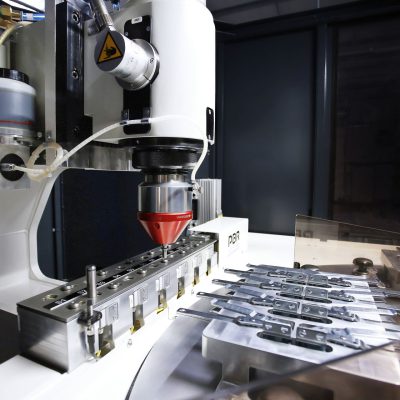

- Cztery pola robocze umożliwiające jednoczesne wkładanie/wyjmowanie detali podczas nitowania

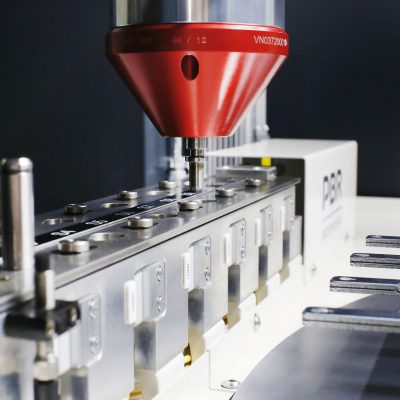

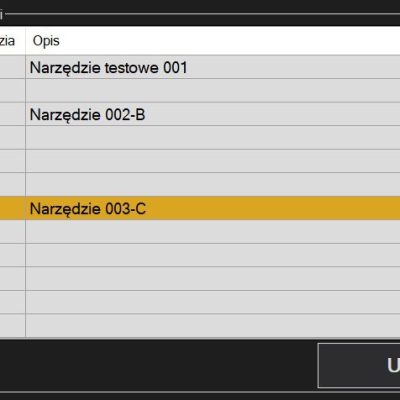

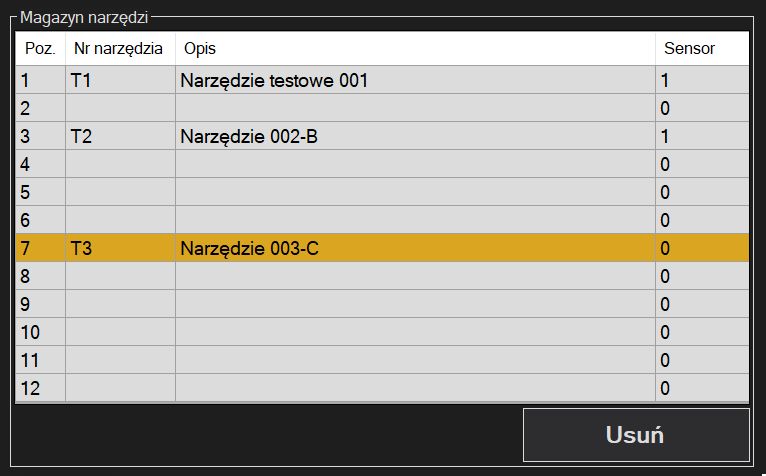

- Automatyczna wymiana stempli – 12-pozycyjny magazyn z czasem zmiany narzędzia do 4 s
- Duży zakres przejazdów w osiach X/Y z szybkim posuwem do 24 m/min
- Wysoka siła nitowania – 16,5 kN
- System pomiaru długości nita

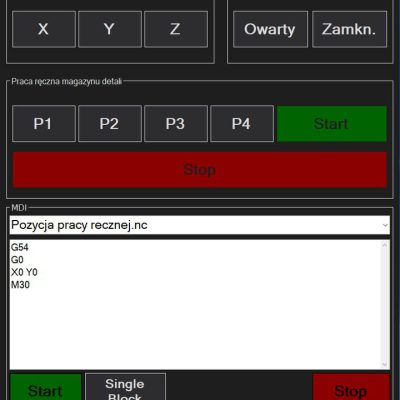

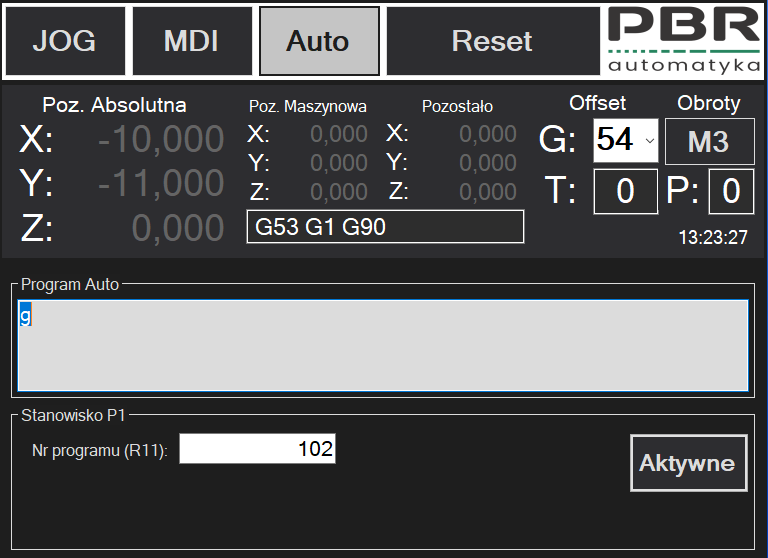

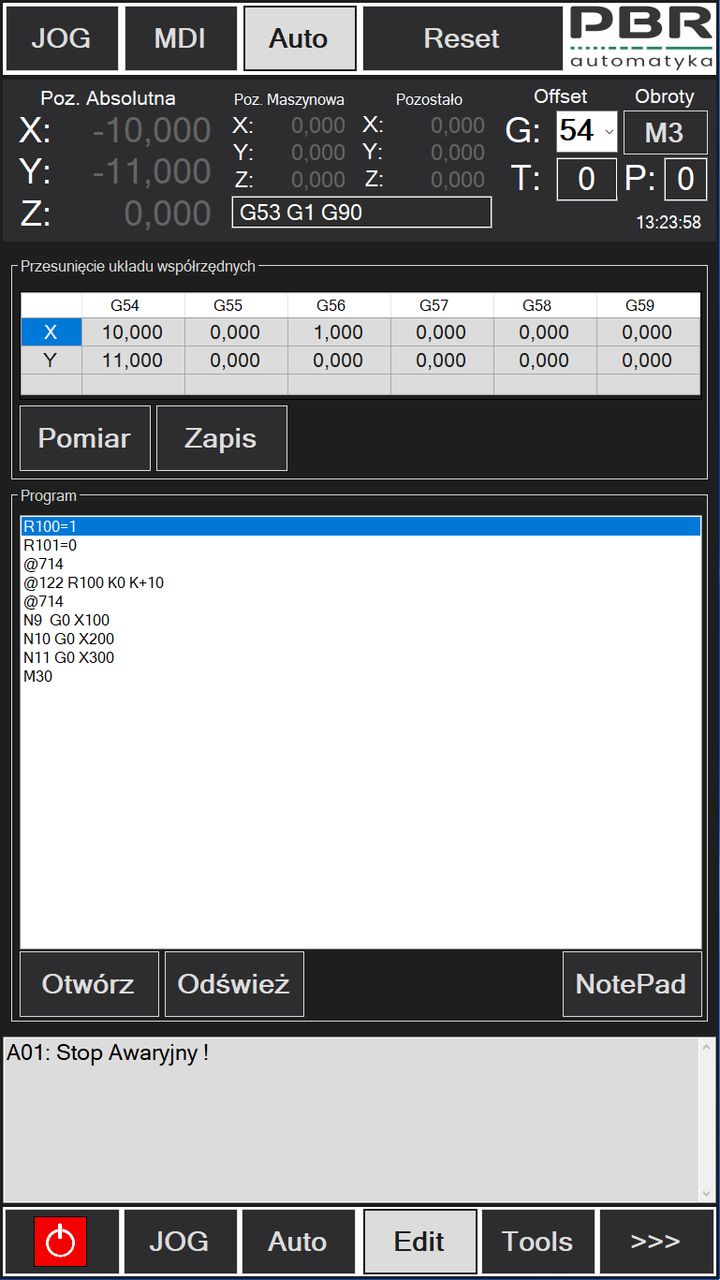

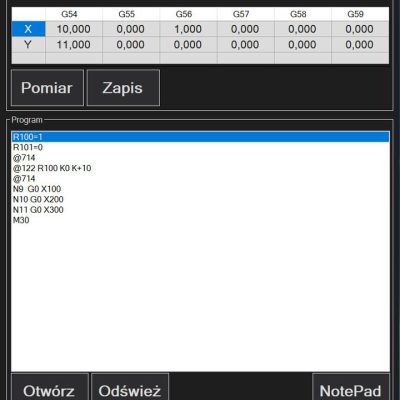

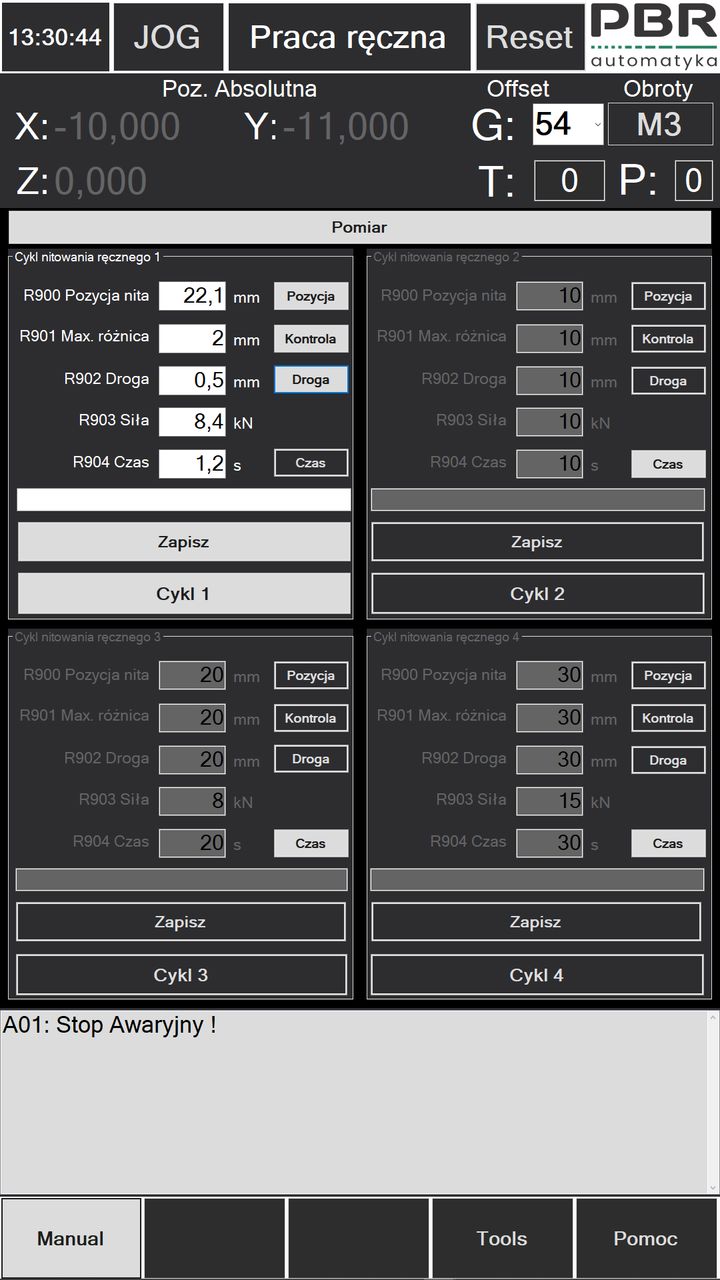

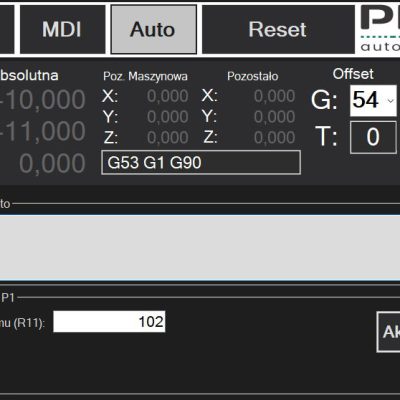

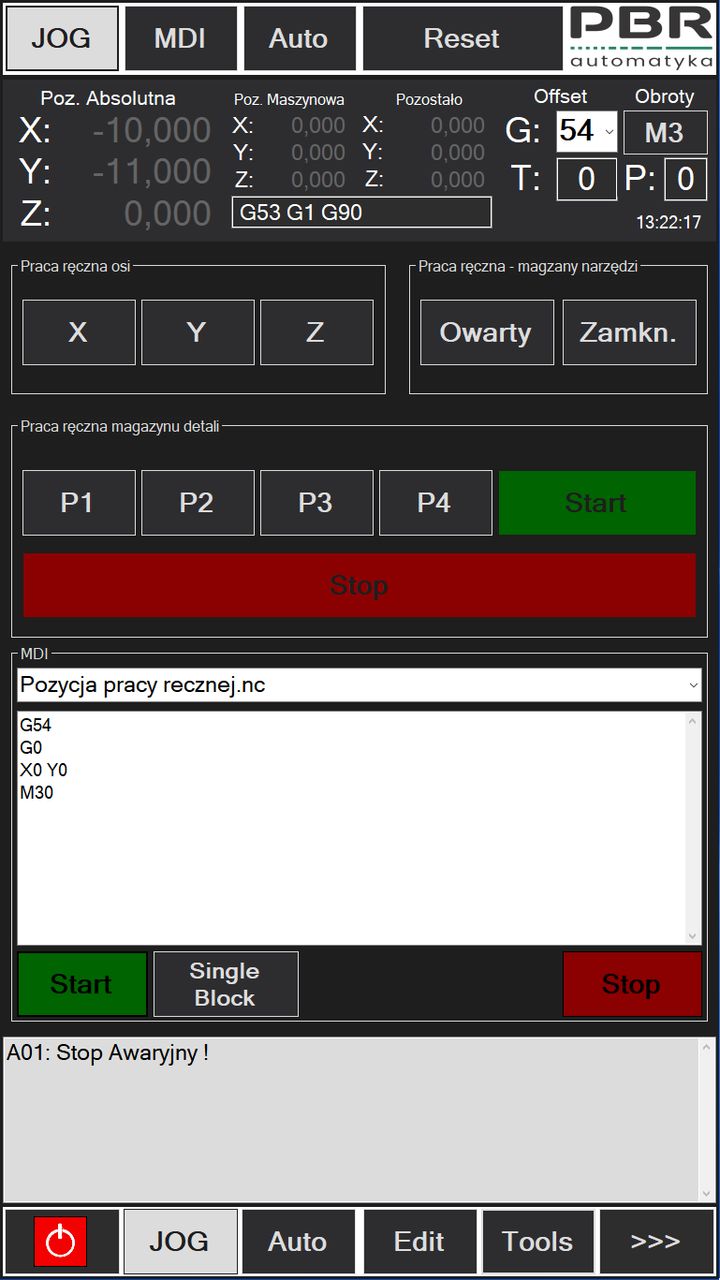

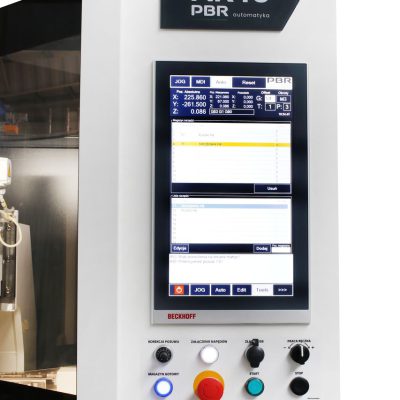

- Intuicyjne sterowanie z autorskim oprogramowaniem

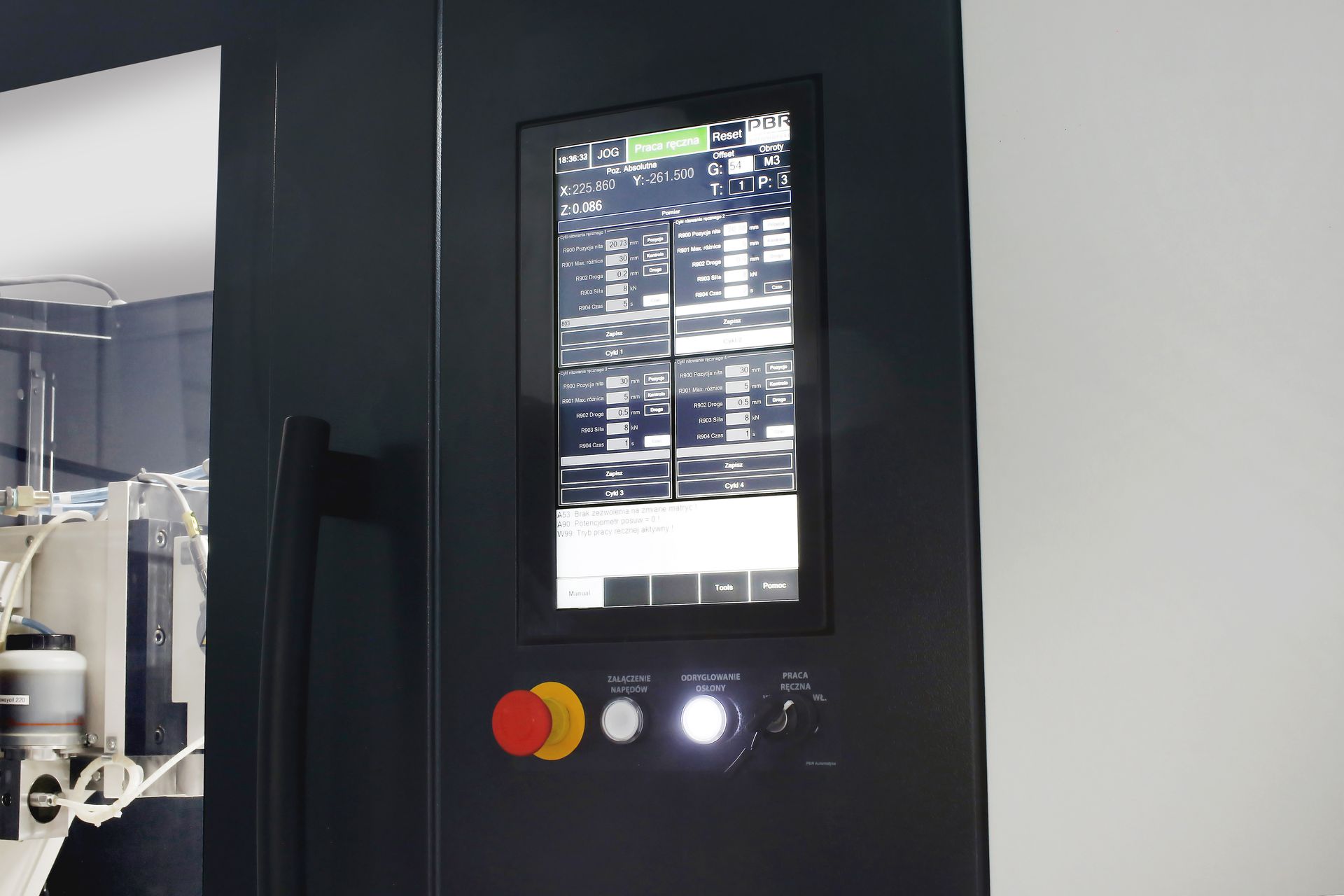

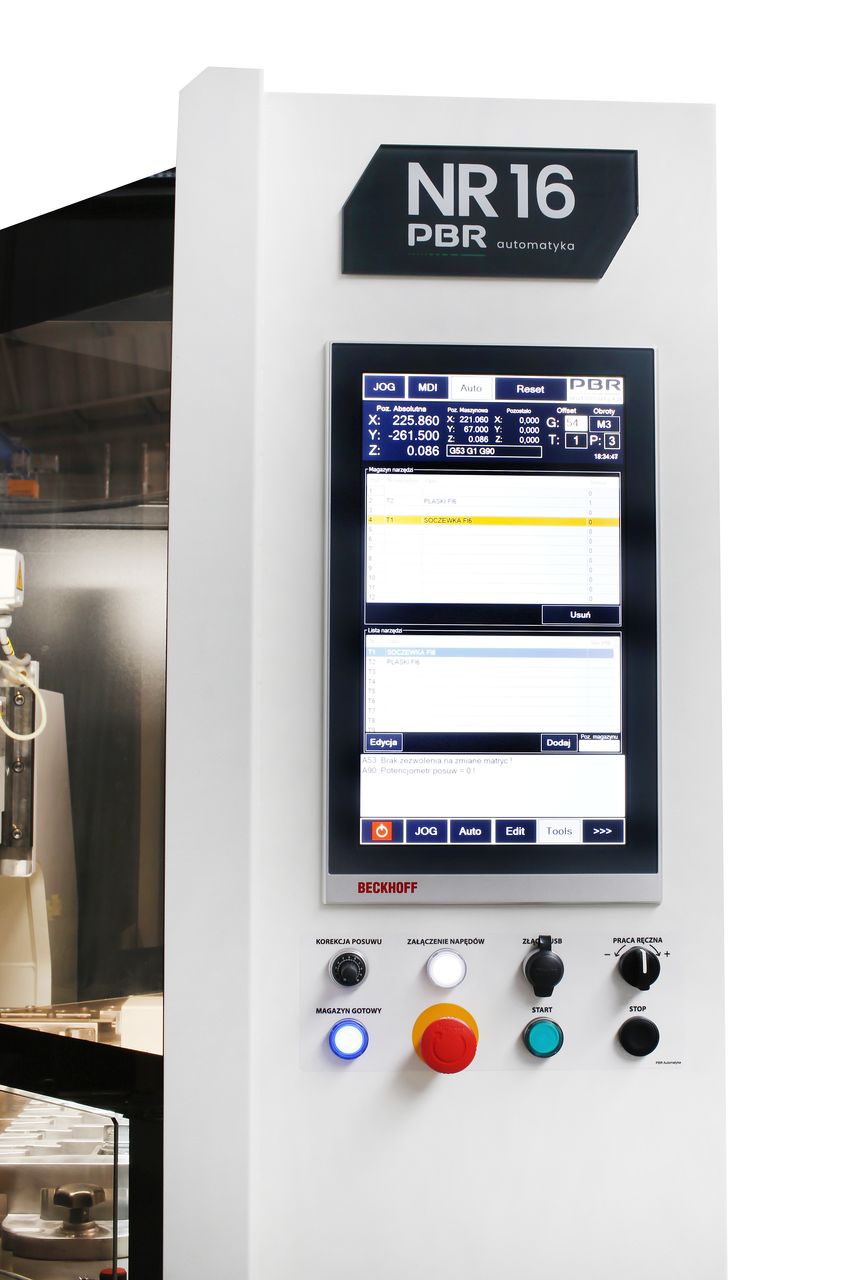

- Dotykowy panel sterujący
Zastosowania
- Przemysł motoryzacyjny (automotive)

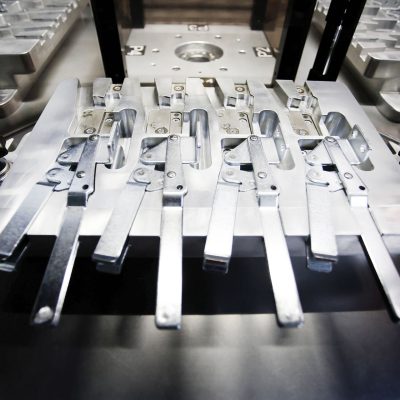

- Produkcja zacisków ręcznych
- Przemysł medyczny
- Przemysł elektrotechniczny
- Produkcja okuć okiennych

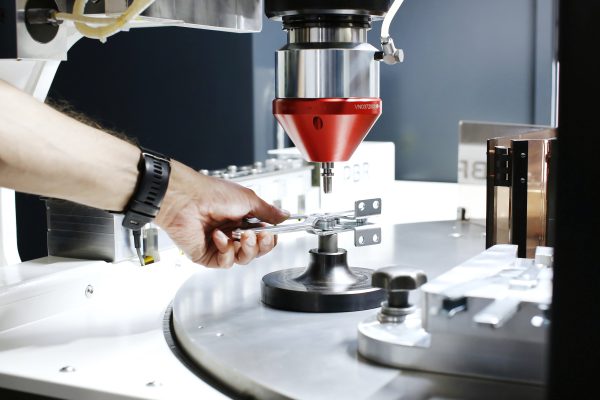

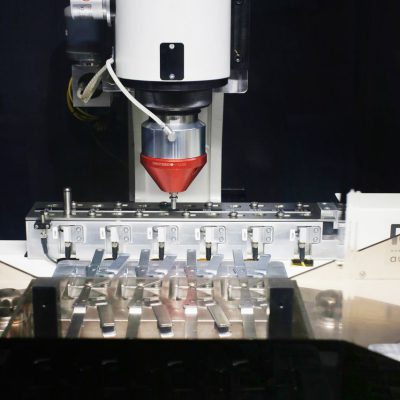

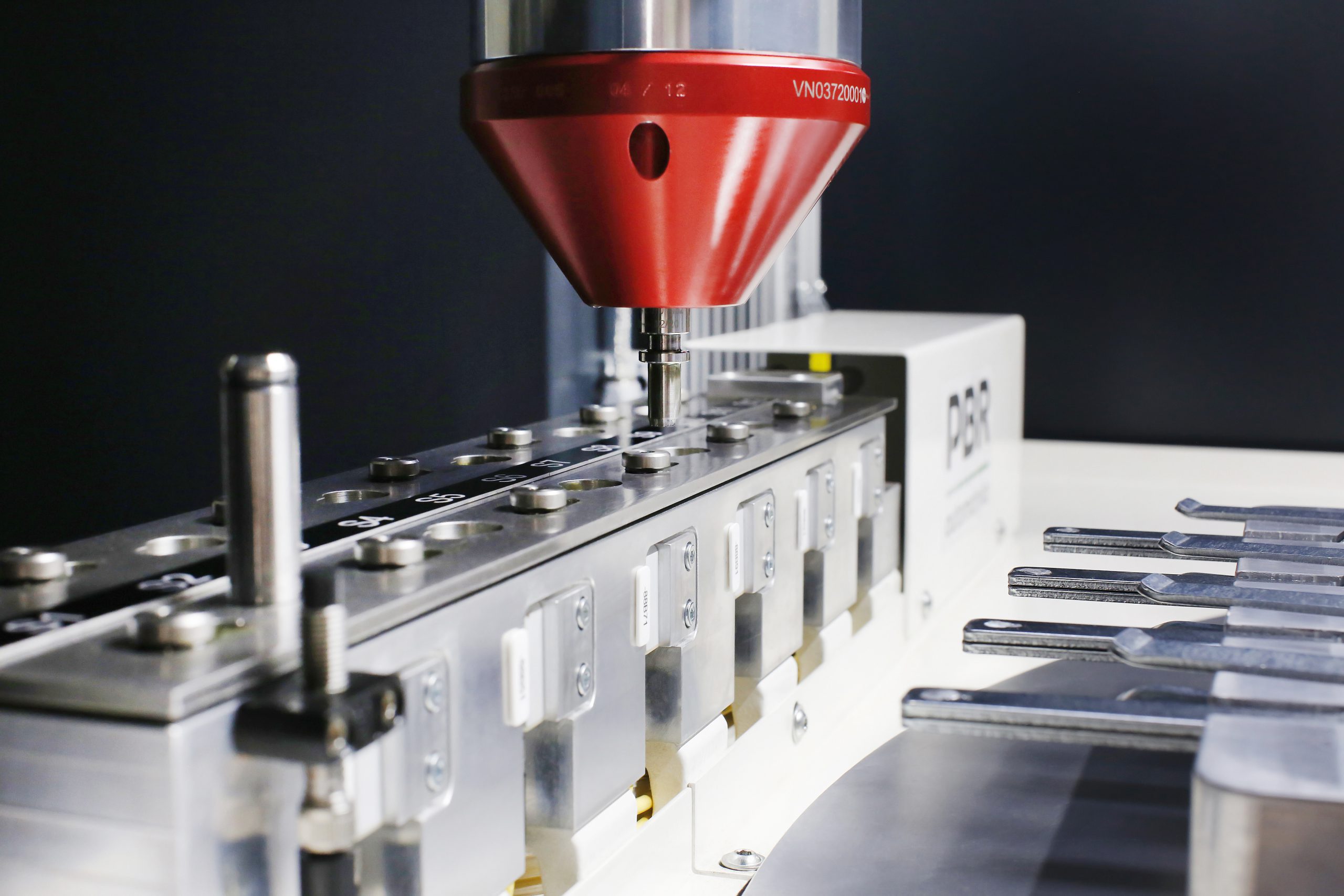

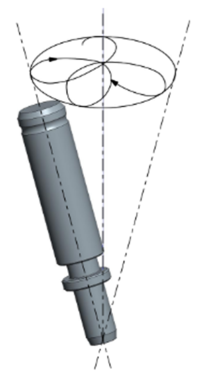

Ruch narzędzia podczas nitowania radialnego.
Nit odkształca się w trzech osiach.
Zalety technologii radialnego nitowania
- Niewielkie siły oddziałujące na detal
- Łatwe i szybkie mocowanie elementu
- Bardzo dobra, gładka powierzchnia głowy nitu
- Równomierne i kontrolowane formowanie nitu
- Niskie tarcie podczas procesu
- Możliwość łączenia złożonych, precyzyjnych elementów
- Cicha i płynna praca urządzenia

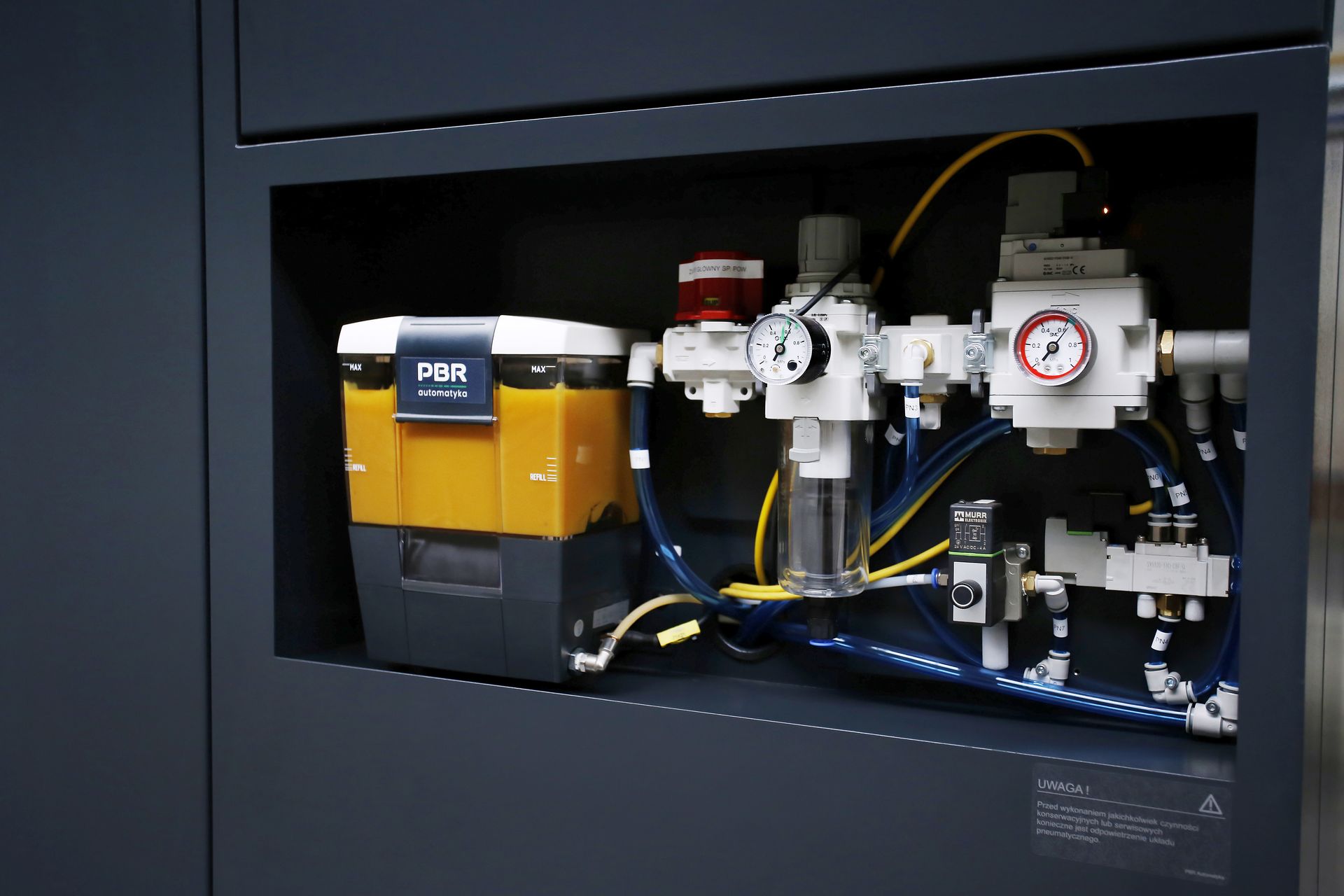

Do budowy naszych nitownic wykorzystujemy wyłącznie komponenty renomowanych producentów, takich jak: FMW Friedrich, Beckhoff, SMC, Hiwin, Weiss, Wieland.
Parametry techniczne NR16
| Sterowanie | ||
| Typ | Beckhoff NC-1 | |
| Ekran | 13,1″ | |
| Przestrzeń robocza | ||
| Przejazdy w osiach X / Y | mm | 500 / 475 |

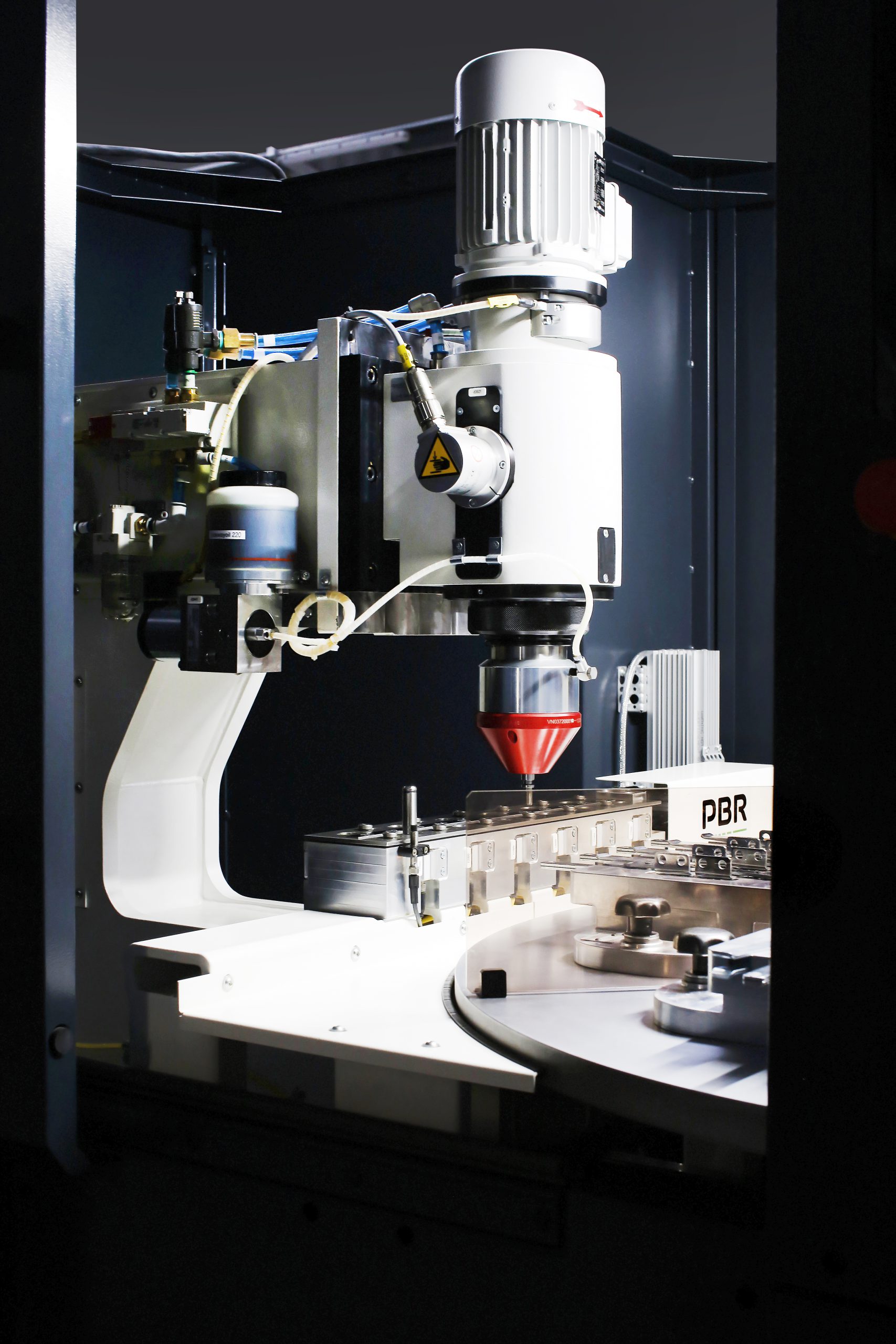

| Głowica nitująca | ||
| Średnica nitów | mm | 3 – 12 |
| Skok siłownika | mm | 5 – 40 |
| Ciśnienie | bar | 1 – 6 |
| Siła nitowania dla 6 bar | kN | 16,5 |
| Napięcie elektryczne | V | 230 / 400 |
| Częstotliwość | Hz | 50 |
| Moc | kW | 0,75 |
| Prędkość obrotowa silnika | obr/min | 1410 |
| Zapotrzebowanie na powietrze na jeden pełny skok siłownika | l | 1,25 |
| Waga | kg | 75 |
| Osie liniowe | ||
| Posuw szybki w osi X / Y | m/min | 24 / 24 |
| Rodzaj prowadnic | typ | Kulkowe toczne |
| Rozmiar prowadnic w osi X / Y | mm | 35 / 35 |
| Magazyn stempli | ||
| Pojemność | szt. | 12 |
| Średnica stempli – chwyt | mm | 14 |
| Długość stempla | mm | 70 |
| Czas wymiany stempla | s | 4 |
| Stół obrotowy | ||
| Wymiary blatu | mm | ⌀ 1150 |
| Liczba pól roboczych | 4 | |
| Maksymalne obciążenie pola roboczego | kg | 16 |
| Maksymalne obciążenie stołu | kg | 64 |
| Napięcie elektryczne | V | 230 / 400 |
| Częstotliwość | Hz | 50 |
| Dokładność pozycjonowania | arcsec | 40 |
| Moment obrotowy | Nm | 200 |

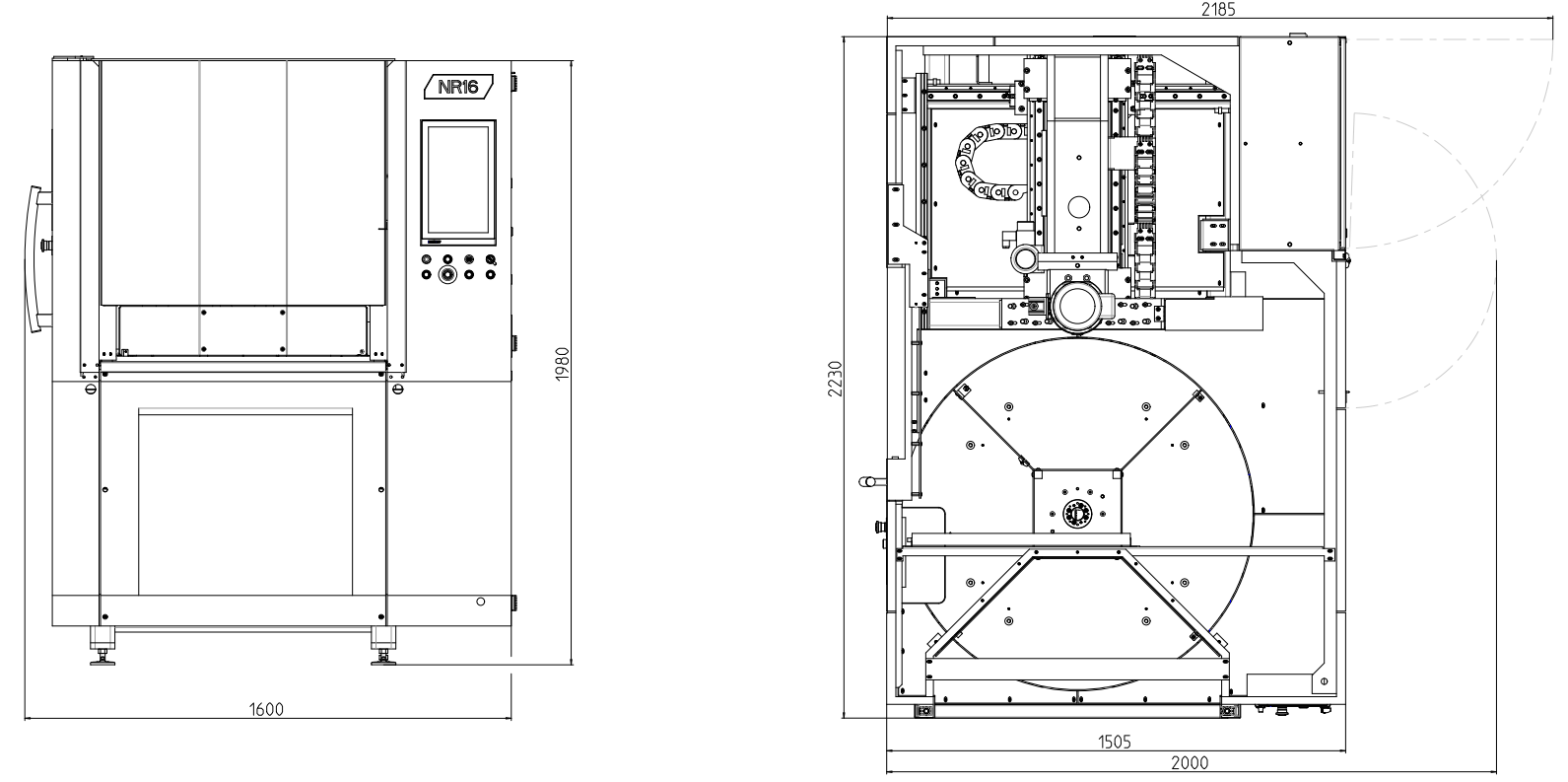

| Wymiary maszyny | ||
| Maszyna dł. x szer. x wys. | m | 2,23 x 1,51 x 1,99 |
| Powierzchnia posadowienia maszyny | m2 | 3,37 |
| Masa | kg | 1730 |
